اسیلوسکوپ های پرتابل (Handheld Oscilloscope) بدلیل داشتن مزیت هایی همچون قابلیت حمل آسان، شارژی بودن و همچنین چند کاره بودنشان (اغلب همراه با مولتی متر و فانکشن ژنراتور در یک دستگاه عرضه میشوند.) کار را برای تعمیرکاران، مهندسان الکترونیک و طراحان بسیار آسان کرده است.

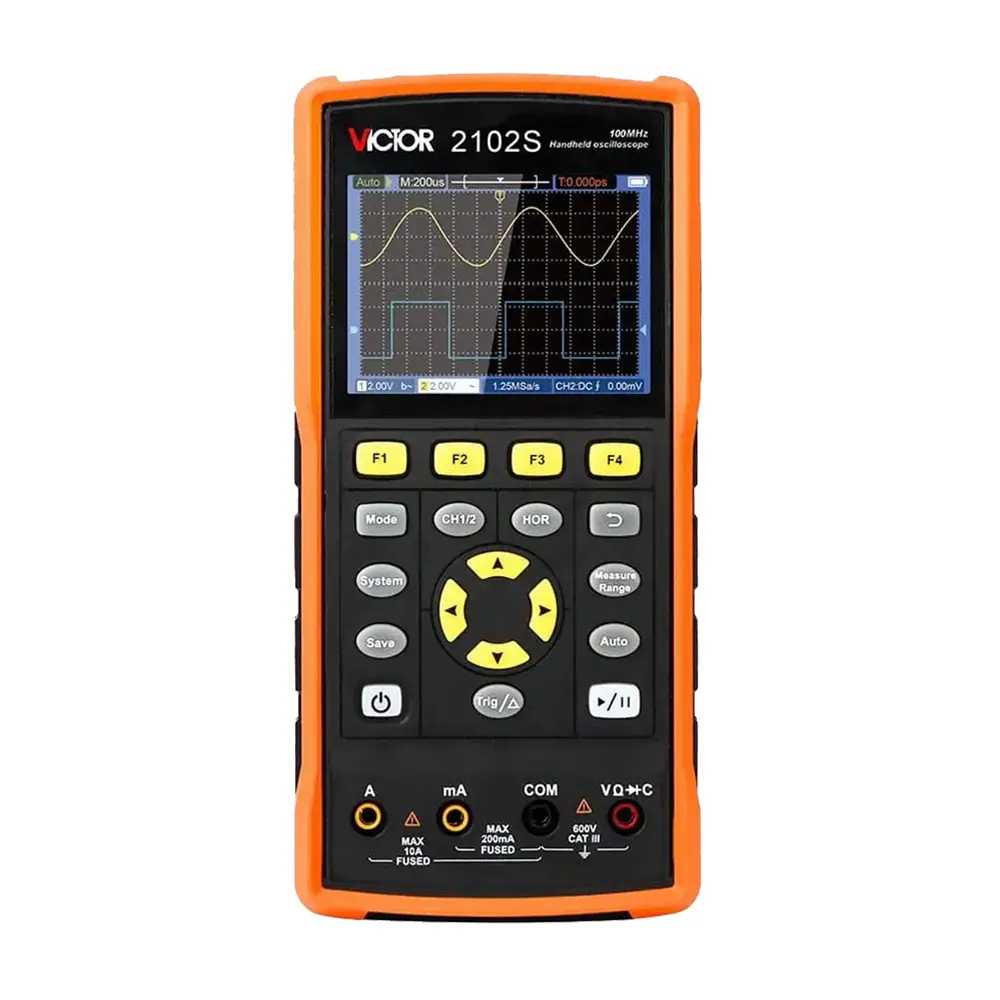

اسیلوسکوپ 3 کاره قابل حمل (شارژی) ویکتور مدل VICTOR 2102S
نوسان نمای دستی ویکتور مدل 2102S یک اسکوپ دستی 2 کاناله با پهنای باند 100 مگاهرتز میباشد. با توجه به اینکه اسکوپ دستی Victor 2102S از سرعت نمونه برداری 500Msa/s بهره می برد. اسیلوسکوپ 2102S ویکتور یک دستگاه 3 کاره (اسیلوسکوپ + مولتی متر + فانکشن ژنراتور) مناسب رنج وسیعی از کاربردها میباشد.
این دستگاه علاوه بر اسیلوسکوپ، دارای یک کانال فانکشن ژنراتور 25 مگاهرتزی و یک مولتی متر کامل نیز می باشد. مولتی متر این دستگاه قابلیت اندازه گیری تمامی پارامترهای الکترونیک مانند ولتاژ، جریان الکتریکی (FUSED)، مقاومت الکتریکی، ظرفیت خازنی، تست دیود و اتصال کوتاه را دارا می باشد.
فانکشن ژنراتور این دستگاه قابلیت تولید موج های سینوسی، مربعی، مثلثی، پالس و EXP را تا 25MHz با نرخ تبدیل 125MSa/s را دارد.
مشخصات فنی مولتی اسیلوسکوپ 3 کاره ویکتور مدل VICTOR 2102S
- کانال ورودی : 2 کانال ورودی آنالوگ
- بیشینه پهنای باند : تا 100 مگاهرتز
- سرعت نمونه برداری : 500MSa/s (در مجموع برای دو کانال)
- طول حافظه ذخیره سازی : 8Kpts Memory Depth
- نرخ کپچر شکل موج : 10,000 موج در ثانیه
- رزولوشن محور عمودی : 8 بیت
- محافظت در برابر ولتاژ : 400V DC + AC Peak Value
- حساسیت محور عمودی : 10mV/div ~ 10V/div
- رنج زمانی محور افقی : 5ns/div ~ 1000s/div
- مُد های نمایش موج : XY ، YT و Scroll
- قابلیت اندازه گیری خودکار (Multi Function Automatic Measurement)
- مُد های تریگیر Automatic, Normal, Single با تشخیص دیجیتال تریگر
اسیلوسکوپ پرتابل ویکتور مدل VICTOR 2102S قابلیت اندازه گیری خودکار Period, Frequency, Amplitude, Peak-to-Peak, Max, Min, Average را دارد. مولتی اسیلوسکوپ ویکتور، قابلیت اتصال به کامپیوتر، انتقال اطلاعات و کنترل از طریق PC را نیز برای کاربر فراهم میکند.
| جدول مشخصات فنی اسیلوسکوپ 2102S | |
|---|---|
| نوع دستگاه | اسیلوسکوپ قابل حمل 3 کاره (مولتی اسیلوسکوپ) |
| تعداد کانال | 2 کانال ورودی سیگنال |
| پهنای باند | قابلیت اندازه گیری تا 100 مگاهرتز |
| نرخ نمونه برداری | 500MSa/s (برای دو کانال به صورت همزمان) |
| حافظه | بیشنیه 8K در حالت استفاده از یک کانال |
| بروزرسانی موج | 10,000 موج در ثانیه |
| کوپلینگ ورودی | AC , DC , Ground |
| امپدانس ورودی | 1MΩ±2% 16pF±10pF |
| ضریب تضعیف | 1x , 10x , 100x , 1000x قابل انتخاب |
| بیشینه ولتاژ ورودی | 400V DC + AC Peak Value |
| رنج زمانی | 5ns/div ~ 1000s/div , step by 1-2-5 |
| حساسیت محور عمودی | 10mV/div ~ 10V/div با رزولوشن 8 بیتی |
| اندازه گیری اتوماتیک | دارد ✔️ |
| مُد تریگر | Edge Trigger |
| متدهای تریگر | Automatic , Normal , Single |
اطلاعات فنی مولتی متر قابل حمل ویکتور VC 2102S
- ولتاژ مستقیم DCV تا 1000V، ولتاژ متناوب ACV تا 750V
- جریان های الکتریکی AC و DC تا 10A
- مقاومت الکتریکی (Resistance) تا 100MΩ
- ظرفیت خازنی (Capacitance) تا 2mF
- قابلیت تست دیود، اتصال کوتاه (On/Off Test)
- تعیین رنج به صورت اتوماتیک (Auto Range)
- اندازه گیری به روش True-RMS
- نمایشگر ½4 دیجیتی دیجیتال 20,000 کانت
| مشخصات فنی مولتی متر ویکتور 2102S | |
|---|---|
| تعین رنج | به صورت اتوماتیک (Auto Range) |
| روش اندازه گیری | اندازه گیری به روش True-RMS |
| ولتاژ DC | 200.00mV, 2.0000V, 20.000V, 200.00V, 1000.0V |
| ولتاژ AC | 200.00mV, 2.0000V, 20.000V, 200.00V, 750.0V |
| جریان AC و DC | 200.00mA, 10.000A |
| مقاومت (Resistance) | 200.00Ω, 2.0000KΩ, 20.000KΩ, 200.00KΩ 2.0000MΩ, 20.000MΩ, 100.00MΩ |
| خازن (Capacitance) | 20.000nF, 200.00nF, 2.0000µF, 20.000µF 200.00µF, 2.0000mF |
| تست اتصال کوتاه | دارد ✔️ (کمتر از 50Ω) |
| تست دیود | دارد ✔️ (2 ~ 0 ولت) |
مشخصات فنی فانکشن ژنراتور (مُولد موج) مولتی اسکوپ VC-2102S
- خروجی 1 کاناله موج 14 بیتی با قابلیت تولید موج تا 25 مگاهرتز
- سینوسی (Sine) بازه 0.1Hz ~ 25MHz
- مربعی (Square) بازه 0.1Hz ~ 5MHz
- مثلثی (Ramp) بازه 0.1Hz ~ 1MHz
- پالس (Pulse) بازه 0.1Hz ~ 5MHz
- EXP بازه 0.1Hz ~ 5MHz
- نرخ تبدیل (Sampling) فانکشن ژنراتور 125MSa/s
- Amplitude بازه 0.01Vpp ~ 2.5Vpp
- Waveform Depth 8K
- امپدانس خروجی 50Ω
| پارامترهای مولد موج دستگاه VICTOR 2102S | |
|---|---|
| تعداد خروجی | 1 کانال مُولد موج |
| سینوسی (Sine Wave) | 0.1Hz ~ 25MHz |
| مربعی (Rectangular) | 0.1Hz ~ 5MHz |
| دندان ارهای (Sawtooth) | 0.1Hz ~ 1MHz |
| پالس (Pulse) | 0.1Hz ~ 5MHz |
| Arbitrary | 0.1Hz ~ 1MHz |
| نرخ تبدیل سیگنال | 125MSa/s |
| دامنه نوسان | 0.01Vpp ~ 2.5Vpp |
| رزولوشن | 14 بیتی |
| امپدانس خروجی | 50Ω |
سایر مشخصات ویکتور 2102S
- نمایشگر 3.5 اینچی رنگی از نوع LCD
- سایز نمایشگر 320 * 240 با کنتراست قابل تنظیم
- باتری از نوع لیتیوم یون شارژی مدل 3.7V 18650 تعداد 2 عدد
- شارژ با آداپتور 5V DC 2A
- وزن دستگاه بدون باتری حدود 0.6 کیلوگرم
اقلام همراه مولتی اسیلوسکوپ ویکتور VC2102S
- یک عدد دستگاه VICTOR 2102S
- 2 عدد پراب اسیلوسکوپ با ضرایب تضعیف x1 و x10
- 1 جفت پراب BNC به سوسماری
- یک جفت پراب مولتی متر
- 2 عدد باتری لیتیوم یون (داخل دستگاه میباشد.)
- شارژر 5V 2A همراه با کابل type c
- کیف حمل مخصوص
لوازم یدکی مناسب اسیلوسکوپ 3 کاره ویکتور
- پراب اسیلوسکوپ
- پراب مولتی متر
