اسیلوسکوپ دستی 200MHz ویکتور VICTOR 2202S

80,000,000 تومان

مولتی اسیلوسکوپ 3 کاره (اسکوپ + فانکشن ژنراتور + مولتی متر)
اسیلوسکوپ قابل حمل (دارای باتری قابل شارژ)
بیشینه پهنای باند 200MHz و سرعت 1GSa/s
مُولد موج (فانکشن ژنراتور) 25MHz تک کاناله
تحمل ولتاژ ورودی 400V در ورودی های آنالوگ
مولتی متر کامل ½4 دیجیتی با دقت بسیار خوب
باتری لیتیوم یون شارژی ، شارژ از درگاه Type-C
تولید شرکت ویکتور – Victor

گارانتی

شناسه محصول: نامعلوم دسته: اسیلوسکوپ, تست و اندازه گیری الکترونیک, مولتی متر برچسب: Handheld, oscilloscope, Victor

توضیحات

اسیلوسکوپ های پرتابل (Handheld Oscilloscope) بدلیل داشتن مزیت هایی همچون قابلیت حمل آسان، شارژی بودن و همچنین چند کاره بودنشان (اغلب همراه با مولتی متر و فانکشن ژنراتور در یک دستگاه عرضه می‌شوند.) کار را برای تعمیرکاران، مهندسان الکترونیک و طراحان بسیار آسان کرده است.

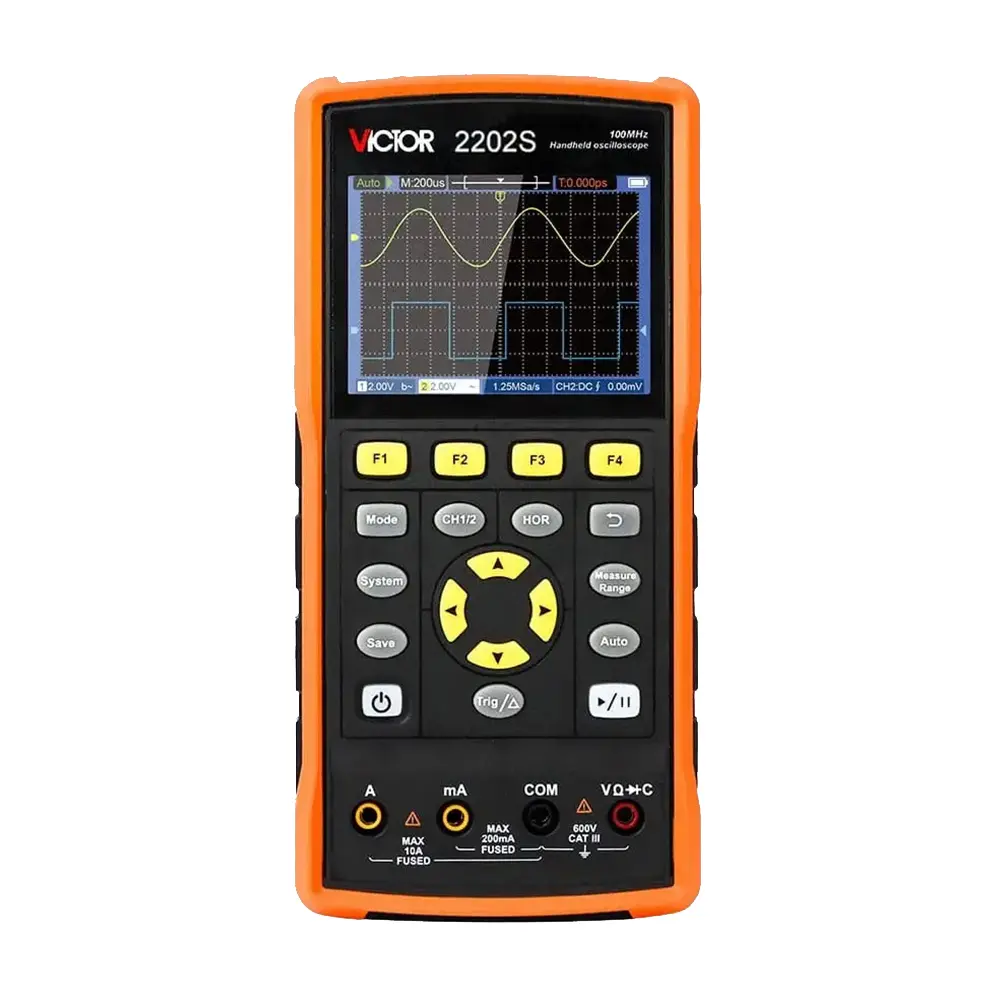

اسیلوسکوپ 3 کاره قابل حمل (شارژی) ویکتور مدل VICTOR 2202S

نوسان نمای دستی ویکتور مدل 2202S یک اسکوپ دستی 2 کاناله با پهنای باند 100 مگاهرتز می‌باشد. با توجه به اینکه اسکوپ دستی Victor 2202S از سرعت نمونه برداری 1Gsa/s بهره می برد. اسیلوسکوپ 2202S ویکتور یک دستگاه 3 کاره (اسیلوسکوپ + مولتی متر + فانکشن ژنراتور) مناسب رنج وسیعی از کاربردها میباشد.

این دستگاه علاوه بر اسیلوسکوپ، دارای یک کانال فانکشن ژنراتور 25 مگاهرتزی و یک مولتی متر کامل نیز می باشد. مولتی متر این دستگاه قابلیت اندازه گیری تمامی پارامترهای الکترونیک مانند ولتاژ، جریان الکتریکی (FUSED)، مقاومت الکتریکی، ظرفیت خازنی، تست دیود و اتصال کوتاه را دارا می باشد.

فانکشن ژنراتور این دستگاه قابلیت تولید موج های سینوسی، مربعی، مثلثی، پالس و EXP را تا 25MHz با نرخ تبدیل 125MSa/s را دارد.

مشخصات فنی مولتی اسیلوسکوپ 3 کاره ویکتور مدل VICTOR 2202S

کانال ورودی : 2 کانال ورودی آنالوگ
بیشینه پهنای باند : تا 200 مگاهرتز
سرعت نمونه برداری : 1GSa/s (در مجموع برای دو کانال)
طول حافظه ذخیره سازی : 8Kpts Memory Depth
نرخ کپچر شکل موج : 10,000 موج در ثانیه
رزولوشن محور عمودی : 8 بیت
محافظت در برابر ولتاژ : 400V DC + AC Peak Value
حساسیت محور عمودی : 10mV/div ~ 10V/div
رنج زمانی محور افقی : 5ns/div ~ 1000s/div
مُد های نمایش موج : XY ، YT و Scroll
قابلیت اندازه گیری خودکار (Multi Function Automatic Measurement)
مُد های تریگیر Automatic, Normal, Single با تشخیص دیجیتال تریگر

اسیلوسکوپ پرتابل ویکتور مدل VICTOR 2202S قابلیت اندازه گیری خودکار Period, Frequency, Amplitude, Peak-to-Peak, Max, Min, Average را دارد. مولتی اسیلوسکوپ ویکتور، قابلیت اتصال به کامپیوتر، انتقال اطلاعات و کنترل از طریق PC را نیز برای کاربر فراهم میکند.

جدول مشخصات فنی اسیلوسکوپ 2202S
نوع دستگاه	اسیلوسکوپ قابل حمل 3 کاره (مولتی اسیلوسکوپ)
تعداد کانال	2 کانال ورودی سیگنال
پهنای باند	قابلیت اندازه گیری تا 200 مگاهرتز
نرخ نمونه برداری	1GSa/s (برای دو کانال به صورت همزمان)
حافظه	بیشنیه 8K در حالت استفاده از یک کانال
بروزرسانی موج	10,000 موج در ثانیه
کوپلینگ ورودی	AC , DC , Ground
امپدانس ورودی	1MΩ±2% 16pF±10pF
ضریب تضعیف	1x , 10x , 100x , 1000x قابل انتخاب
بیشینه ولتاژ ورودی	400V DC + AC Peak Value
رنج زمانی	5ns/div ~ 1000s/div , step by 1-2-5
حساسیت محور عمودی	10mV/div ~ 10V/div با رزولوشن 8 بیتی
اندازه گیری اتوماتیک	دارد ✔️
مُد تریگر	Edge Trigger
متدهای تریگر	Automatic , Normal , Single

VICTOR Handheld Oscilloscopes

اطلاعات فنی مولتی متر قابل حمل ویکتور VC-2202S

ولتاژ مستقیم DCV تا 1000V، ولتاژ متناوب ACV تا 750V
جریان های الکتریکی AC و DC تا 10A
مقاومت الکتریکی (Resistance) تا 100MΩ
ظرفیت خازنی (Capacitance) تا 2mF
قابلیت تست دیود، اتصال کوتاه (On/Off Test)
تعیین رنج به صورت اتوماتیک (Auto Range)
اندازه گیری به روش True-RMS
نمایشگر ½4 دیجیتی دیجیتال 20,000 کانت

مشخصات فنی مولتی متر ویکتور 2202S
تعین رنج	به صورت اتوماتیک (Auto Range)
روش اندازه گیری	اندازه گیری به روش True-RMS
ولتاژ DC	200.00mV, 2.0000V, 20.000V, 200.00V, 1000.0V
ولتاژ AC	200.00mV, 2.0000V, 20.000V, 200.00V, 750.0V
جریان AC و DC	200.00mA, 10.000A
مقاومت (Resistance)	200.00Ω, 2.0000KΩ, 20.000KΩ, 200.00KΩ 2.0000MΩ, 20.000MΩ, 100.00MΩ
خازن (Capacitance)	20.000nF, 200.00nF, 2.0000µF, 20.000µF 200.00µF, 2.0000mF
تست اتصال کوتاه	دارد ✔️ (کمتر از 50Ω)
تست دیود	دارد ✔️ (2 ~ 0 ولت)

مشخصات فنی فانکشن ژنراتور (مُولد موج) مولتی اسکوپ VC 2202S

خروجی 1 کاناله موج 14 بیتی با قابلیت تولید موج تا 25 مگاهرتز
- سینوسی (Sine) بازه 0.1Hz ~ 25MHz
- مربعی (Square) بازه 0.1Hz ~ 5MHz
- مثلثی (Ramp) بازه 0.1Hz ~ 1MHz
- پالس (Pulse) بازه 0.1Hz ~ 5MHz
- EXP بازه 0.1Hz ~ 5MHz
نرخ تبدیل (Sampling) فانکشن ژنراتور 125MSa/s
Amplitude بازه 0.01Vpp ~ 2.5Vpp
Waveform Depth 8K
امپدانس خروجی 50Ω

پارامترهای مولد موج دستگاه VICTOR 2202S
تعداد خروجی	1 کانال مُولد موج
سینوسی (Sine Wave)	0.1Hz ~ 25MHz
مربعی (Rectangular)	0.1Hz ~ 5MHz
دندان اره‌ای (Sawtooth)	0.1Hz ~ 1MHz
پالس (Pulse)	0.1Hz ~ 5MHz
Arbitrary	0.1Hz ~ 1MHz
نرخ تبدیل سیگنال	125MSa/s
دامنه نوسان	0.01Vpp ~ 2.5Vpp
رزولوشن	14 بیتی
امپدانس خروجی	50Ω

اسیلوسکوپ های قابل حمل ویکتور

سایر مشخصات ویکتور 2202S

نمایشگر 3.5 اینچی رنگی از نوع LCD
سایز نمایشگر 320 * 240 با کنتراست قابل تنظیم
باتری از نوع لیتیوم یون شارژی مدل 3.7V 18650 تعداد 2 عدد
شارژ با آداپتور 5V DC 2A
وزن دستگاه بدون باتری حدود 0.6 کیلوگرم

اقلام همراه مولتی اسیلوسکوپ ویکتور VC2202S

یک عدد دستگاه VICTOR 2202S
2 عدد پراب اسیلوسکوپ با ضرایب تضعیف x1 و x10
1 جفت پراب BNC به سوسماری
یک جفت پراب مولتی متر
2 عدد باتری لیتیوم یون (داخل دستگاه می‌باشد.)
شارژر 5V 2A همراه با کابل type c
کیف حمل مخصوص

لوازم یدکی مناسب اسیلوسکوپ 3 کاره ویکتور

توضیحات تکمیلی

وزن	نامعلوم
برند	ویکتور
گارانتی	گارانتی اصالت و سلامت فیزیکی کالا (ارسال رایگان پستی)
نوع اسیلوسکوپ	دستی (قابل حمل)
مشخصات بخش اسیلوسکوپ	2 کانال ورودی آنالوگ بیشینه پهنای باند تا 200 مگاهرتز سرعت نمونه برداری 1GSa/s (در مجموع برای دو کانال) طول حافظه ذخیره سازی 8K Record Length بیشینه ولتاژ ورودی 400V (DC + AC peak) اندازه گیری خودکار (Multi Function Automatic Measurement) پشتیبانی از قابلیت X-Y Function مُد های تریگیر Automatic, Normal, Single
مشخصات مولتی متر	ولتاژ مستقیم DCV تا 1000V، ولتاژ متناوب ACV تا 750V جریان های الکتریکی AC و DC تا 10A مقاومت الکتریکی (Resistance) تا 100MΩ ظرفیت خازنی (Capacitance) تا 2mF قابلیت تست دیود، اتصال کوتاه (On/Off Test) تعیین رنج به صورت اتوماتیک (Auto Range) اندازه گیری به روش True-RMS نمایشگر ½4 دیجیتی دیجیتال 20,000 کانت
اطلاعات فانکشن ژنراتور	خروجی 1 کاناله موج 14 بیتی با قابلیت تولید موج تا 25 مگاهرتز سینوسی (Sine) بازه 0.1Hz ~ 25MHz مربعی (Square) بازه 0.1Hz ~ 5MHz مثلثی (Ramp) بازه 0.1Hz ~ 1MHz پالس (Pulse) بازه 0.1Hz ~ 5MHz EXP بازه 0.1Hz ~ 5MHz نرخ تبدیل (Sampling) فانکشن ژنراتور 125MSa/s Amplitude بازه 0.01Vpp ~ 2.5Vpp Waveform Depth 8K امپدانس خروجی 50Ω
سایر اطلاعات دستگاه	نمایشگر 3.5 اینچی رنگی از نوع LCD سایز نمایشگر 320 * 240 با کنتراست قابل تنظیم شارژ با آداپتور 5V DC 2A باتری از نوع لیتیوم یون شارژی مدل 3.7V 18650 تعداد 2 عدد وزن دستگاه بدون باتری حدود 0.6 کیلوگرم
اقلام همراه	یک عدد دستگاه VICTOR 2202S یک عدد پراب اسیلوسکوپ با ضرایب تضعیف x1 و x10 2 جفت پراب BNC به سوسماری یک جفت پراب مولتی متر 2 عدد باتری لیتیوم یون (داخل دستگاه می‌باشد.) شارژر 5V 2A همراه با کابل type c کیف حمل مخصوص
