اسیلوسکوپ های پرتابل (Handheld Oscilloscope) بدلیل داشتن مزیت هایی همچون قابلیت حمل آسان، شارژی بودن و همچنین چند کاره بودنشان (اغلب همراه با مولتی متر و فانکشن ژنراتور در یک دستگاه عرضه می‌شوند.) کار را برای تعمیرکاران، مهندسان الکترونیک و طراحان بسیار آسان کرده است.

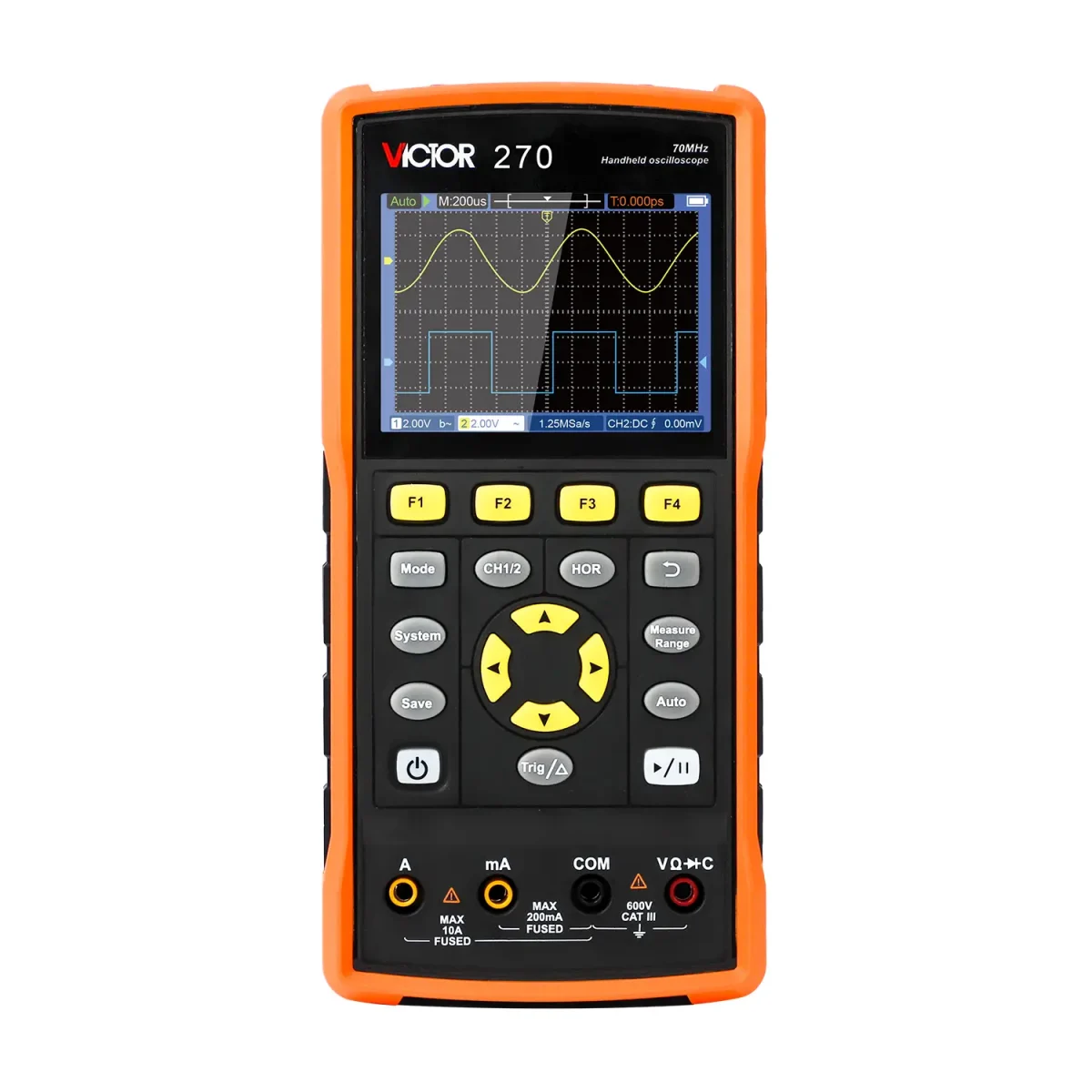

اسیلوسکوپ و مولتی متر قابل حمل ویکتور مدل VICTOR 270
نوسان نمای دستی ویکتور مدل 270 یک اسکوپ دستی 2 کاناله با پهنای باند 70 مگاهرتز میباشد. با توجه به اینکه اسکوپ دستی Victor 270 از سرعت نمونه برداری 250Msa/s بهره می برد، تقریبا پاسخ گوی تمام نیاز های اولیه یک مهندس الکترونیک، طراحان مدار های الکترونیک و تعمیرکارن خواهد بود.
این دستگاه علاوه بر اسیلوسکوپ، یک مولتی متر کامل نیز می باشد. مولتی متر این دستگاه قابلیت اندازه گیری تمامی پارامترهای الکترونیک مانند ولتاژ، جریان الکتریکی (FUSED)، مقاومت الکتریکی، میزان ظرفیت خازنی، تست دیود و اتصال کوتاه را دارا می باشد.
مشخصات فنی مولتی اسیلوسکوپ ویکتور مدل VICTOR 270
- کانال ورودی : 2 کانال ورودی آنالوگ
- بیشینه پهنای باند : تا 70 مگاهرتز
- سرعت نمونه برداری : 250MSa/s (در مجموع برای دو کانال)
- طول حافظه ذخیره سازی : 8K Record Length
- بیشینه ولتاژ ورودی : 400V (DC + AC peak)
- اندازه گیری خودکار (Multi Function Automatic Measurement)
- پشتیبانی از قابلیت X-Y Function
- مُد های تریگیر Automatic, Normal, Single
مولتی اسیلوسکوپ های ویکتور، قابلیت اتصال به کامپیوتر، انتقال اطلاعات و کنترل از طریق PC را نیز برای کاربر فراهم میکند.
VICTOR Handheld Oscilloscopes
اطلاعات فنی مولتی متر قابل حمل ویکتور 270
- ولتاژ مستقیم DCV تا 1000V، ولتاژ متناوب ACV تا 750V
- جریان های الکتریکی AC و DC تا 10A
- مقاومت الکتریکی (Resistance) تا 100MΩ
- ظرفیت خازنی (Capacitance) تا 2mF
- قابلیت تست دیود، اتصال کوتاه (On/Off Test)
- تعیین رنج به صورت اتوماتیک (Auto Range)
- اندازه گیری به روش True-RMS
- نمایشگر ½4 دیجیتی دیجیتال 20,000 کانت
سایر مشخصات ویکتور 270
- نمایشگر 3.5 اینچی رنگی از نوع LCD
- سایز نمایشگر 320 * 240 با کنتراست قابل تنظیم
- شارژ با آداپتور 5V DC 2A
- باتری از نوع لیتیوم یون شارژی مدل 3.7V 18650 تعداد 2 عدد
- وزن دستگاه بدون باتری حدود 0.6 کیلوگرم
اسیلوسکوپ های قابل حمل ویکتور
اقلام همراه
- یک عدد دستگاه VICTOR 270
- یک عدد پراب اسیلوسکوپ با ضرایب تضعیف x1 و x10
- یک جفت پراب BNC به سوسماری
- یک جفت پراب مولتی متر
- 2 عدد باتری لیتیوم یون (داخل دستگاه میباشد.)
- شارژر 5V 2A همراه با کابل type c
- کیف حمل مخصوص
لوازم یدکی مناسب اسیلوسکوپ 2 کاره ویکتور 270
- پراب اسیلوسکوپ
- پراب مولتی متر
