پراب اسیلوسکوپ 100MHz تایوانی مدل HP-9100
وظیفه پراب اسیلوسکوپ ها برقراری ارتباط بین بردهای درحال تست و اسیلوسکوپ میباشند. در پراب های اسکوپ، معمولا از سوکت BNC استفاده میشود که به همین دلیل، پراب تایوانی HP-9100 برای استفاده در اغلب اسکوپها مناسب میباشد.
در انتخاب پراب، مواردی مانند پهنای باند، ضرایب تضعیف (Attenuation Ratio)، متریال مصرف شده برای تولید سیم، میزان Rise Time و امپدانس ورودی مهم هستند.
پراب HP-9100 تولید کشور تایوان میباشد. این پراب دارای ضریب های تضعیف x1 (1:1) و x10 (10:1) از نوع غیرفعال (passive) میباشد.
مشخصات فنی پراب اسیلوسکوپ تایوانی HP9100
- ضریب های تضعیف : x1 (1:1) و x10 (10:1)
- مقاومت تضعیف : در حالت x1 مقدار 1MΩ و در حالت x10 مقدار 10MΩ
- ظرفیت خازن تضعیف : 60pF
- پهنای باند : DC ~ 100MHz
- x1 : DC ~ 6MHz
- x10 : DC ~ 100MHz
- بیشینه ولتاژ پراب
- x1 : CAT I 300V, CAT II 150V (DC + peak AC)
- x10 : 600V CAT I, 300V CAT II (DC + peak AC)
- بازه Rise Time
- در حالت تضعیف 1:1 میزان 3.5ns
- در حالت تضعیف 10:1 میزان 58ns
- جبران خسارت تضعیف خازنی : 10pF ~ 30pF
- طول کابل : 120cm
- دمای کاری مناسب پراب : از دمای 0 درجه تا 50 درجه سلسیوس
- رطوبت مناسب : کمتر از 85%

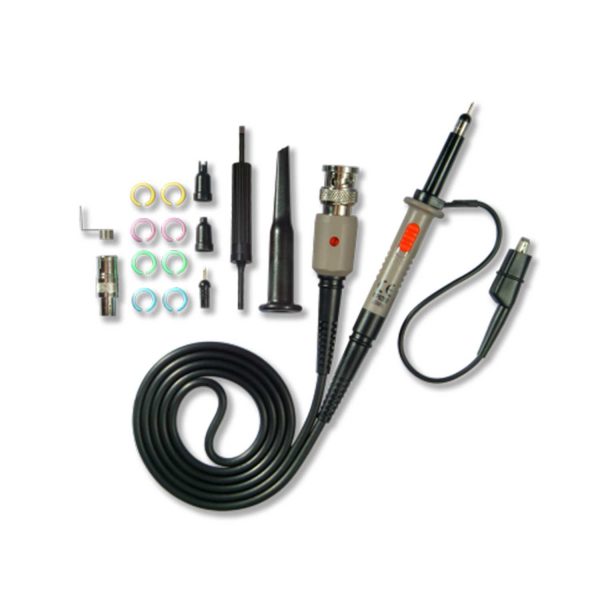

اقلام همراه
- یک عدد پراب HP9100
- دو عدد نوک سوزن سری پراب Probe Tip مدل PA-102
- یک عدد سری گیره ای (Sprung Hook) مدل PA-106
- سیم اتصال به زمین Ground Lead مدل PA-107
- دو عدد رینگ پلاستیکی رنگی برای تشخیش پراب مدل PA-105
- پیچ گوشتی برای تغییر میزان جبران ساز تضعیف خازنی مدل PF-903
- یک عدد فنر اتصال به زمین Sprung Earth Tip مدل PF-905
- یک عدد سری Insulating Tip مدل PA-108
- یک عدد سری IC Adapter مدل PF-902
دفترچه اطلاعات فنی پراب HP-9100
برای بررسی دقیق تر اطلاعات این محصول، دفترچه مشخصات فنی پراب تایوانی HP-9100 را از اینجا دانلود کنید.
