منابع تغذیه (Power Supply) دستگاه هایی هستند که وظیفه آن ها تامین توان مورد نیاز برای مصرف کننده های الکتریکی می‌باشد. منابع تغذیه قابلیت تنظیم (محدود کردن) ولتاژ و جریان خروجی را دارند و به صورت تک کاناله و دو کاناله (ترکینگ با قابلیت سری و موازی شدن) تولید می‌شوند.

به صورت کلی، طراحی داخلی منابع تغذیه به دو صورت ترانسی (خطی یا Linear) و سوئیچینگ می‌باشد که هرکدام مزایا و معایب خود را دارند.

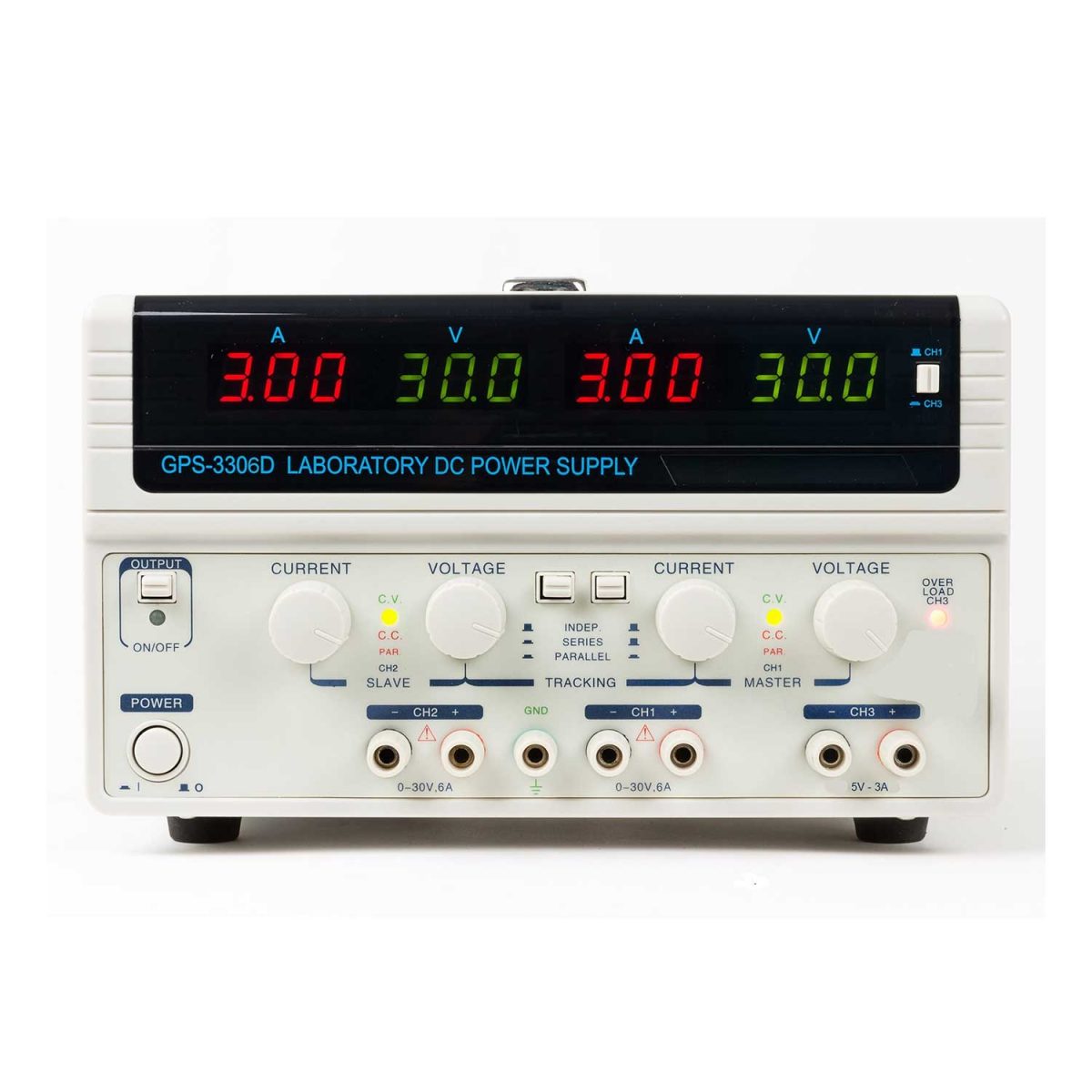

منبع تغذیه آزمایشگاهی دوبل 30V 6A جی‌پی‌اس لیمیتد مدل GPS-3306D

منبع تغذیه DC دوکاناله GPS-3306D ساخت شرکت GPS Limited می‌باشد و ساختمان داخلی آن به روش ترانسی (Linear) طراحی شده است. این منبع تغذیه آزمایشگاهی قابلیت ترکینگ سری و موازی را نیز برای کاربر فراهم می‌سازد.

از مزایای این دستگاه می‌توان به ریپل و نویز پایین، دقت خوب و ولوم های Multi Turn (به اصطلاح 10 دور) برای قسمت ولتاژ اشاره کرد.

خروجی های این دستگاه دو خروجی متغیر 30 ولت 6 آمپری به صورت مجزا و یک خروجی ثابت 5 ولتی 3 آمپری می‌باشد. خروجی های متغیر این دستگاه در حالت سری 60V/6A و در حالت موازی 30V/12A را برای شما فراهم خواهند ساخت.

یکی از مزایای این منبع تغذیه، وجود کلید On/Off برای خروجی ها می‌باشد. حالت های خروجی INFEP (مستقل)، SERIES و PARALLEL.

این منبع تغذیه مناسب برای تمامی آزمایشگاه ها، تعمیر و نگهداری دستگاه‌ها، خطوط تولید محصولات، واحد های تحقیق و توسعه و آموزشگاه‌ها می‌باشد.

مشخصات فنی منبع تغذیه دوبل آزمایشگاهی GPS-3306D

• ساختمان داخلی : ترانسی (خطی – Linear)
• خروجی های متغیر : تعداد 2 عدد خروجی متغیر 0V~30V / 0A~6A
  • در حالت سری : 0V~60V / 0A~6A
  • در حالت موازی : 0V~30V / 0A~12A
  • ریپل و نویز در حالت CC : کمتر از 1mVrms
  • ریپل و نویز در حالت CV : کمتر از 3mArms
  • ریپل و نویز در حالت Tracking : کمتر از 2mVrms
• خروجی های ثابت : تعداد 1 عدد خروجی ثابت 5V با بیشینه جریان 3A
  • ریپل و نویز کانال سوم : کمتر از 2mVrms
• رزولوشن ولتاژ : 100mV, Accuracy 0.3%
• رزولوشن جریان : 10mA, Accuracy 0.6%
• نمایشگر : 3 دیجیتی از نوع LED
• ولتاژ ورودی دستگاه : AC 230V±10% 50Hz

مشخصات نمایشگر منبع GPS-3306D

• نوع نمایشگر : سون سگمنت 3 رقمی
  • یک رقم اعشار برای ولتاژ
  • دو رقم اعشار برای جریان
• دقت نشان دهنده ولتاژ : Accuracy 0.3% of reading
• دقت نشان دهنده جریان : Accuracy 0.6% of reading

اقلام همراه GPS Limited GPS3306D

• یک عدد دستگاه GPS-3306D
• دو جفت پراب منبع تغذیه (موزی به سوسماری)
• کابل اتصال به برق
• دفترچه راهنمای دستگاه به زبان انگلیسی
