اسیلوسکوپ های پرتابل (Handheld Oscilloscope) بدلیل داشتن مزیت هایی همچون قابلیت حمل آسان، شارژی بودن و همچنین چند کاره بودنشان (اغلب همراه با مولتی متر و فانکشن ژنراتور در یک دستگاه عرضه می‌شوند.) کار را برای تعمیرکاران، مهندسان الکترونیک و طراحان بسیار آسان کرده است.

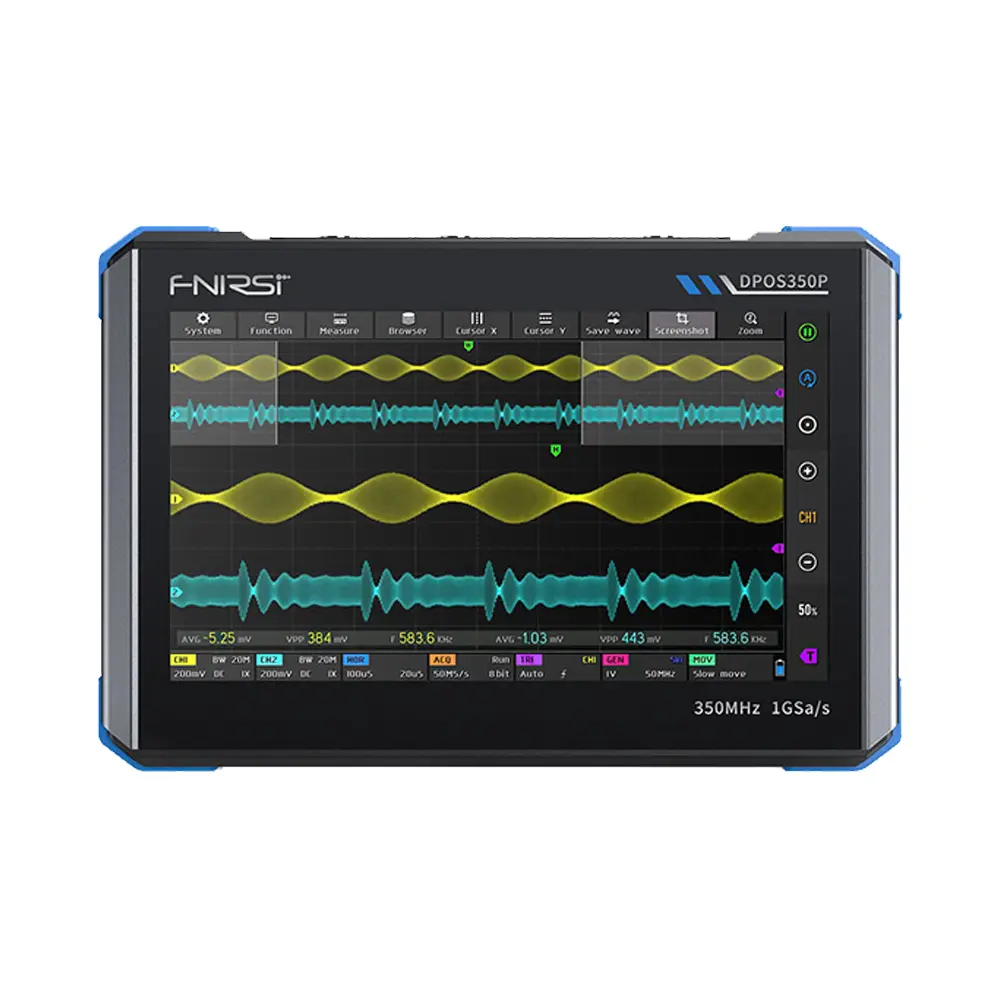

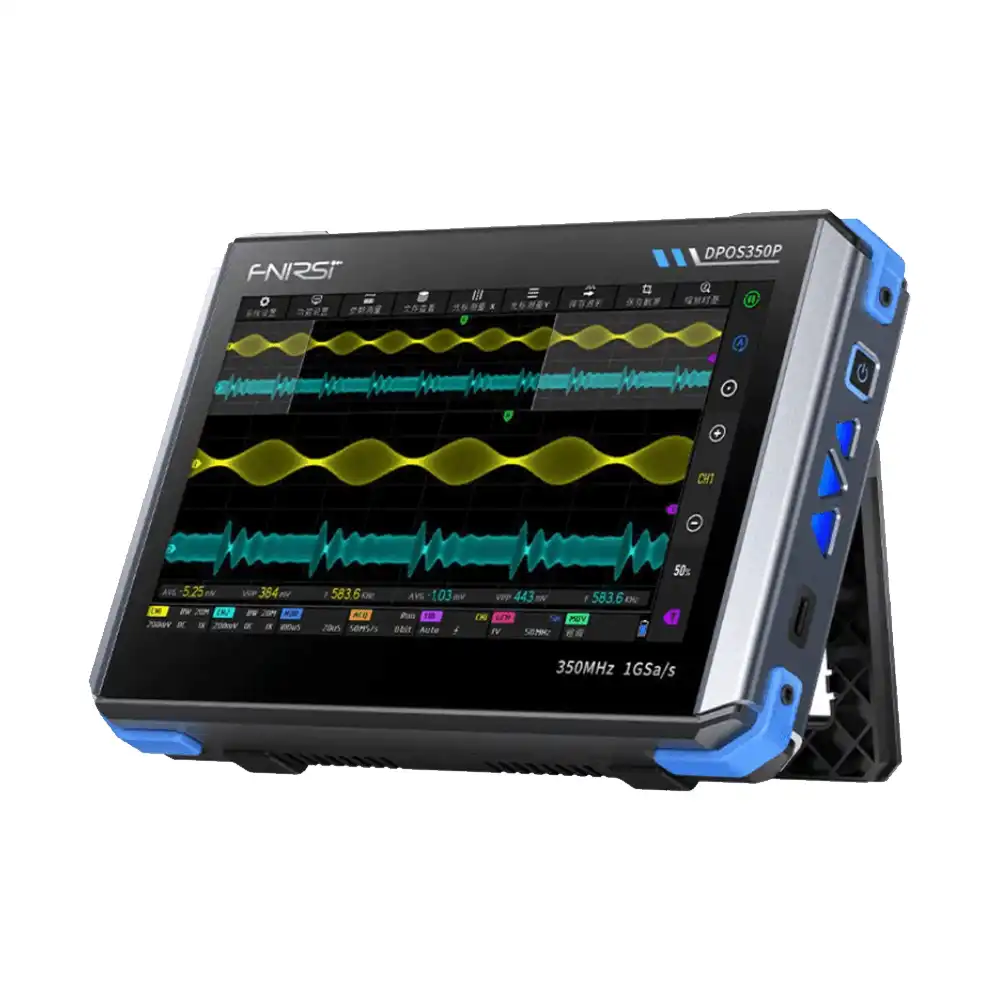

اسیلوسکوپ 4 کاره قابل حمل تبلتی (شارژی) فینرسی مدل FNIRSI DPOS350P

نوسان نمای دستی FNIRSI مدل DPOS350P یک اسکوپ تبلتی قابل حمل 2 کاناله با پهنای باند 350 مگاهرتز می‌باشد. با توجه به اینکه اسکوپ تبلتی FNIRSI مدل DPOS350P از سرعت نمونه برداری 1GSa/s بهره می برد، پاسخ گوی تمام نیاز های یک مهندس الکترونیک، طراحان مدار های الکترونیک و تعمیرکارن حرفه‌ای خواهد بود. اسیلوسکوپ DPOS350P افنیریسی یک دستگاه 4 کاره (اسیلوسکوپ + فانکشن ژنراتور + اسپکتروم آنالایزر + پاسخ فرکانسی) تبلتی می‌باشد.

این دستگاه علاوه بر اسیلوسکوپ ، دارای یک کانال فانکشن ژنراتور 50 مگاهرتزی ، آنالایزر پاسخ فرکانسی و اسپکتروم آنالایزر 350 مگاهرتزی نیز می باشد. از دیگر مزایای این دستگاه میتوان به نمایشگر 7 اینچی IPS با رزولوشن بسیار بالا 600 * 1024 پیکسل، تاچ اسکرین، تریگر هوشمند، محاسبه هوشمند و اتوماتیک تمامی پارامترها همراه با دقت بسیار بالا اشاره کرد.

مشخصات فنی مولتی اسیلوسکوپ لمسی تبلتی 16 بیتی FNIRSI مدل DPOS350P

• کانال ورودی : 2 کانال ورودی آنالوگ
• بیشینه پهنای باند : تا 350 مگاهرتز
• سرعت نمونه برداری : 1GSa/s (در مجموع برای دو کانال)
• طول حافظه ذخیره سازی : 60Kpts Memory Depth
• نرخ کپچر شکل موج : 50,000 موج در ثانیه
• رزولوشن محور عمودی : 16 ~ 8 بیت
• محافظت در برابر ولتاژ : Withstand Voltage 400V
• حساسیت محور عمودی : 2mv/div ~ 20v/div
• رنج زمانی محور افقی : 10ns/div ~ 50s/div
• حافظه اسکرین شات : قابلیت ذخیره تا 90 اسکرین شات
• مُد های نمایش موج : XY ، YT و Scroll
• قابلیت اندازه گیری خودکار (Multi Function Automatic Measurement)
• مُد های تریگیر Automatic, Normal, Single با تشخیص دیجیتال تریگر

اسیلوسکوپ تبلتی 16Bit افنیریسی مدل FNIRSI DPOS350P قابلیت اندازه گیری خودکار Vpp, Vmax, Vmin, Vrms, Vavg, Vp(Peak), Freq, Cycle, Time+, Time-, Duty+, Duty- 12 types را دارد.

مشخصات فنی فانکشن ژنراتور (مُولد موج) مولتی اسیلوسکوپ حرفه‌ای تبلتی FNIRSI DPOS350P

• قابلیت تولید 14 موج استاندارد + Captured Waveform
• خروجی 1 کاناله با قابلیت تولید موج تا 50 مگاهرتز
  • سینوسی (Sine) تا 50MHz
  • باقی امواج تا 10, 5, 3 مگاهرتز
• Amplitude بازه  0Vpp ~ 5Vpp
• دیوتی سایکل  99.9% ~ 0.1
• رزولوشن فرکانس 1Hz، ولتاژ 1mV، دیوتی سایکل %0.1
• 500 گروه Customizable Captured Waveform

قابلیت تولید امواج Sine, Square, Triangle, Sawtooth, Anti-Sawtooth, Ladder Wave, Half Wave, Full Wave, Exponential Wave, Ringing, Square Root Wave, Sine Superposition, Sinc Pulse Wave, DC, Capture Wave

اطلاعات فنی اسپکتروم آنالایزر فنریسی DPOS350P

• رنج فرکانسی : 200KHz ~ 350MHz
• متد تبدیل (Conversion Method) : FFT
• طول FFT : بازه 4K ~ 32K
• Level Range : بازه 260dBmV+ تا 60dBmV-
• اندازه گیری Cursor : فرکانس و Amplitude
• دارای قابلیت Auto Adjust
• پشتیبانی از 2D Waterfall Chart، 3D Waterfall Chart، Automatic Adjustment، System Calibration

آنالایزر پاسخ فرکانسی افنرسی DPOS350P

• فرکانس تحریک : 100Hz ~ 50MHz
• بازه ولتاژی تست : 5Vp-p ~ 0
• Dynamic Range : کمتر از 80dB
• مُد های فرکانسی : Sweep یا Single
• تعداد Test Pont ها : points per decade 20 ~ 500
• اندازه گیری ها : Frequency, Gain and Phase

ویژگی‌های عمومی اسیلوسکوپ و اسپکتروم آنالایزر حرفه‌ای افینرسی DPOS-350P

• نمایشگر : 7 اینچی از نوع IPS LCD با رزولوشن 600*1024
• باتری : لیتیومی 3.7V / 8000mAh ، استندبای 3 ساعت
• سایز اسیلوسکوپ : 37*128*190 میلی متر
• وزن کالا : 755 گرم
• شارژ از طریق درگاه Type-C با قابلیت پشتیبانی از پروتکل شارژ سریع QC 18W

اقلام همراه

• یک عدد دستگاه اسیلوسکوپ حرفه‌ای FNIRSI DPOS350P
• 2 عدد پراب اسیلوسکوپ 350 مگاهرتزی با ضرایب تضعیف x1 و x10
• 1 جفت پراب BNC به سوسماری مناسب فانکشن ژنراتور
• شارژر فست 18 واتی (QC 18W) مناسب شارژ دستگاه
• کابل شارژ USB Type-C و انتقال دیتا
• دفترچه راهنمای دستگاه
