دستگاه های فانکشن ژنراتور برای تولید موج‌های مختلف با قابلیت تنظیم فرکانس و ولتاژ (Amplitude) ساخته شده‌اند. یکی از اصلی ترین دستگاه های مورد نیاز برای تولید ، طراحی ، تست و تعمیر بُرد های الکترونیکی میباشد
از پارامترهای مهم در انتخاب سوئیپ فانکشن ژنراتورها میتوان به پهنای باند، ولتاژ خروجی، نرخ تبدیل و تعداد کانال اشاره کرد.

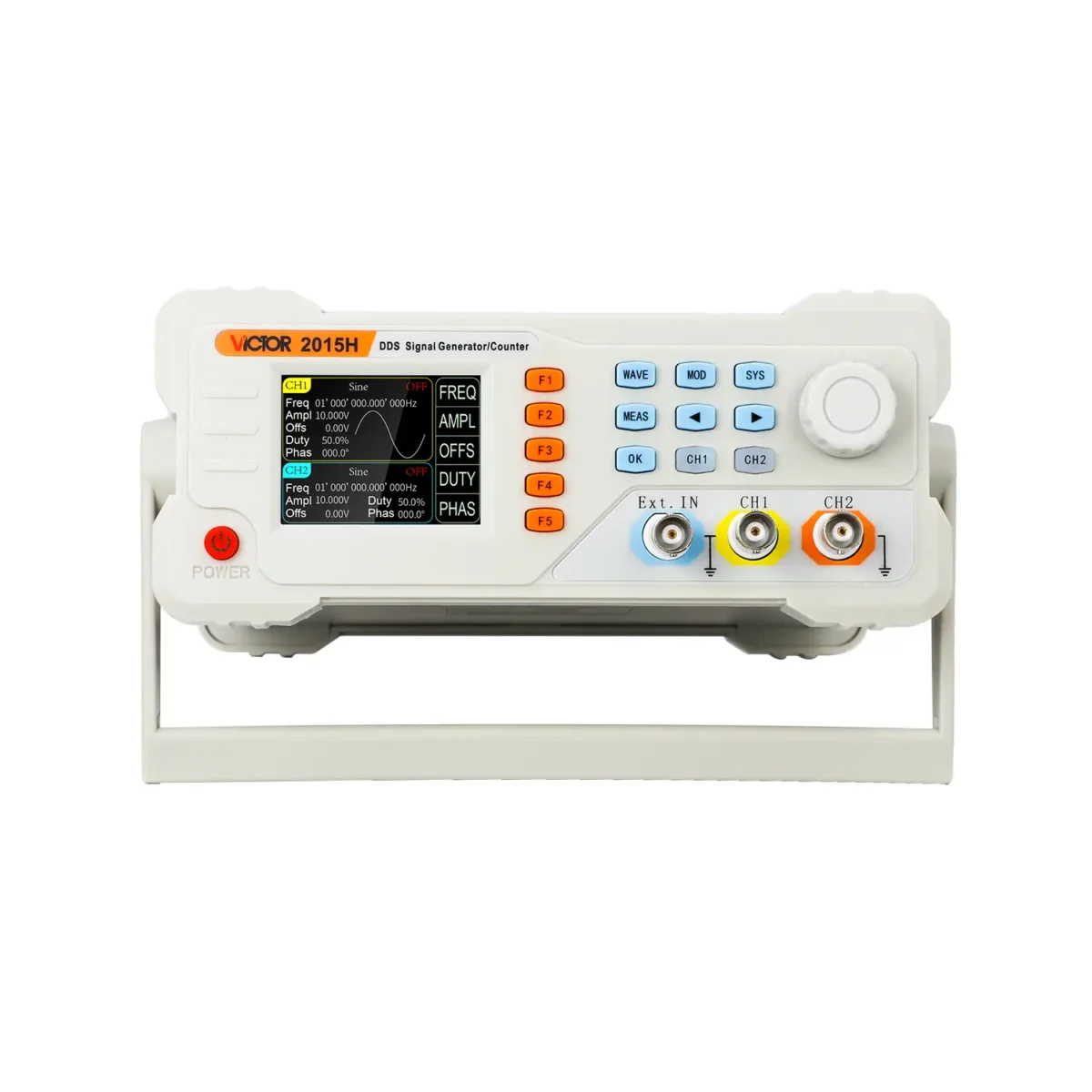

سوئیپ فانکشن ژنراتور 15 مگارهتزی 2 کاناله ویکتور مدل VICTOR2015H New Model
2015H یک فانکشن ژنراتور 2 کاناله با بیشینه پهنای باند 15 مگاهرتز و نرخ تبدیل 200MSa/s تولید شده توسط شرکت ویکتور است. مولد موج VICTOR 2015H قابلیت تولید امواج سینوسی، مربعی، مثلثی، پالس، نویز، DC و Arbitrary را دارد.
همچنین مدولاسیون های AM, FM, PM, ASK, FSK, PSK و Sweep نیز در این دستگاه وجود دارد. از مهم ترین ویژگی‌های این دستگاه میتوان به رزولوشن فرکانس 1µHz و رزولوشن ولتاژ 1mV و امکان اتصال به کامپیوتر از طریق USB اشاره کرد.
VICTOR New Model DDS Function Generator
مشخصات فنی فانکشن ژنراتور ویکور مدل 2015H
- پهنای باند : 1µHz ~ 15MHz
- Sine : 1µHz ~ 20MHz
- Square : 1µHz ~ 15MHz
- Triangle : 1µHz ~ 15MHz
- Pulse : 100µHz ~ 6MHz
- Arbitrary : 1µHz ~ 6MHz
- تعداد کانال : 2 کانال خروجی
- نرخ سمپلینگ : 200MSa/s
- روزولوشن شکل موج : 13Bits – 1µHz
- دامنه : 2mVp-p ~ 20Vp-p
- فرکانس های کمتر از 10MHz بازه 2mVpp ~ 20Vpp
- فرکانس های کمتر از 30MHz بازه 2mVpp ~ 10Vpp
- رزولوشن دامنه : 1mV
- آفست : قابل تغییر با رزولوشن 1mV
- دارای فرکانس کانتر داخلی با دقت خوب
- قابلیت روشن و خاموش کردن خروجی هر کانال
- امکان اتصال و کنترل دستگاه توسط کامپیوتر
- نمایشگر رنگی 2.4 اینچی از نوع LCD TFT
VICTOR New Series DDS Packaging Accessories
اقلام همراه فانکشن ژنراتور 15 مگاهرتزی ویکتور 2015H
- دو جفت پراب BNC به سوسماری
- یک جفت پراب BNC به BNC
- کابل اتصال به برق
- کابل اتصال USB
