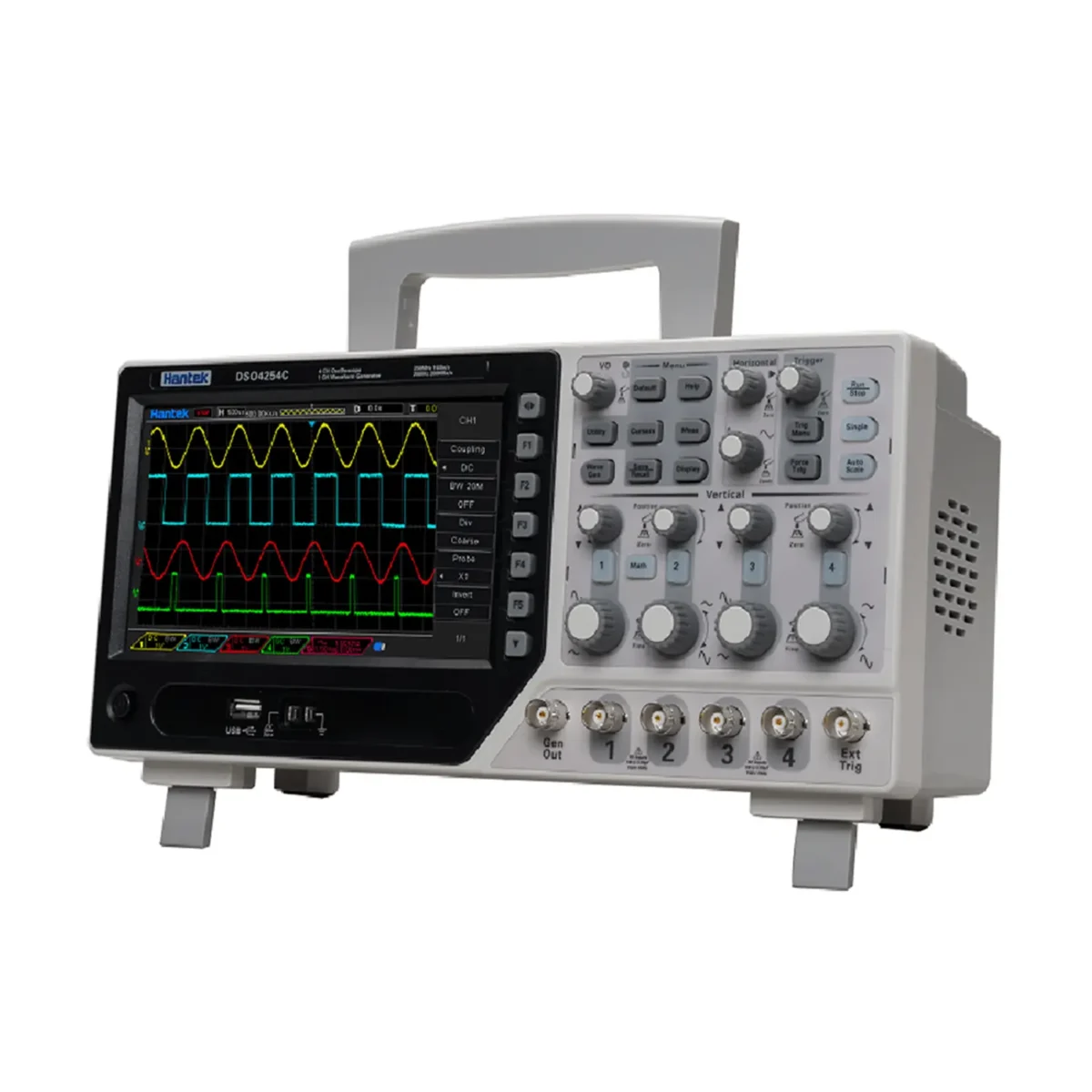

اسیلوسکوپ دیجیتال 100 مگاهرتزی 4 کاناله هنتک مدل Hantek DSO4104C

32,300,000 تومان

  • اسیلوسکوپ دیجیتال 4 کاناله
  • پهنای باند 100 مگاهرتز با سرعت نمونه برداری 1GSa/s
  • 1 کانال فانکشن ژنراتور 25 مگاهرتزی
  • محدوده بیشینه ولتاژی 400V
  • پشتیبانی از پراب های دارای ضرایب تضعیف x1, x10, x100, x1000
  • قابلیت محاسبات ریاضی و FFT
  • قابلیت record بر روی حافظه های فلش از طریق درگاه USB
  • صفحه نمایش رنگی TFT با سایز 7 اینچ
  • ساخت شرکت نام آشنای Hantek

دانلود مشخصات فنی

فقط 1 عدد در انبار موجود است

توضیحات

اسیلوسکوپ رومیزی دیجیتال هنتک مدل Hantek DSO4104C

اسیلوسکوپ Hantek DSO4104C یکی از سری های DSO4004C شرکت هانتک می باشد که دارای 4 کانال ورودی با پهنای باند 100MHz، سرعت نمونه برداری 1GSa/s در مجموع و 1 کانال فانکشن ژنراتور 25MHz است.

نوسان نمای هانتک DSO4104C یکی از اسکوپ های مناسب برای تعمیرکاران، دانشجویان رشته های مهندسی و همچنین آزمایشگاه ها و آموزشگاه های الکترونیکی که به پهنای باند تا حداکثر 100MHz و چهار کانال همزمان نیاز دارند، می باشد.

اسکوپ Hantek DSO4104C دارای محدودیت بیشینه ولتاژی 400V می باشد (در RMS صحیح و پراب x10 ولتاژ 300V و در حالت پراب x1 ولتاژ 150V) که قابلیت بررسی امواج های ولتاژ بالا را نیز برای استفاده کننده محیا می کند.

مشخصات سیگنال ورودی اسیلوسکوپ Hantek DSO4104C

  • کوپلینگ های ورودی AC, DC, GND
  • امپدانس ورودی 1MΩ±2% ll 20pF±3%
  • پشتیبانی از ضرایب تضعیف x1، x10، x100، x1000
  • پهنای باند ورودی 100MHz
  • سرعت نمونه برداری 1GSa/s (در حالت استفاده چهار کانال همزمان، سرعت نمونه برداری هر کانال به 250MSa/s کاهش میابد.)
  • میزان رکورد 64K سمپل



مشخصات بخش فانکشن ژنراتور نوسان نمای HANTEK DSO4104C

  • بیشینه پهنای باند قابل تولید 25MHz
    • Sine: 0.1Hz ~ 25MHz
    • Square: 0.1Hz ~ 10MHz
    • Ramp: 0.1Hz ~ 1MHz
    • EXP: 0.1Hz ~ 5MHz
  • دامنه ولتاژ فانکشن ژنراتور
    • 5mV ~ 3.5Vp-p (50Ω)
    • 10mV ~ 7Vp-p (High Impedance)
  • رزولوشن فرکانسی 0.001Hz
  • رزولوشن 12 بیتی Vertical

مشخصات نمایشگر اسکوپ Hantek DSO4104C

  • دارای نمایشگر از نوع TFT (diagonal liquid crystal) با سایز 7 اینچ
  • دارای رزولوشن 800 * 480
  • دارای کنتراست متغیر

این اسیلوسکوپ دارای قابلیت های تریگر

Edge Trigger/Pulse Width/Video Trigger/Slope Trigger/Overtime Trigger/Window Trigger/Pattern Trigger/Interval Trigger/Under Amp/UART Trigger/LIN Trigger/CAN Trigger/SPI Trigger/IIC Trigger ،

محاسبات ریاضی و FFT استاندارد، قابلیت اتصال به کامپیوتر و لاگ کردن اطلاعات نیز می باشد.

نرم افزار کامپیوتر اسیلوسکوپ های سری DSO4004B هانتک

نرم افزار کامپیوتر اسیلوسکوپ های سری DSO4004B هانتک



اقلام همراه اسیلوسکوپ Hantek DSO4104C

  • یک عدد دستگاه Hantek DSO4104C
  • 4 عدد پراب اسیلوسکوپ با ضرایب تضعیف x1 و x10
  • پراب فانکشن ژنراتور
  • پراب اتصال به برق
  • پراب اتصال به کامپیوتر
  • برگه کالیبراسیون شرکت
  • وزن تقریبی دستگاه با بسته بندی 4kg
اقلام همراه اسیلوسکوپ های ۴ کاناله هنتک سری DSO4004B

اقلام همراه اسیلوسکوپ‌های دیجیتال هنتک سری DSO4004B

توجه داشته باشید که پهنای باند ورودی دستگاه در حالت تضعیف x1 به مقدار 6MHz کاهش می‌یابد و برای استفاده از ماکسیمم پهنای باند دستگاه، باید از حالت تضعیف 1:10 استفاده شود.

برای خرید پراب اسیلوسکوپ با ضرایب تضعیف 100:1 کلیک کنید.

توضیحات تکمیلی
وزن 4 کیلوگرم
برند

هنتک

پهنای باند

1۰۰ مگاهرتز با رزولویشن 8 بیتی
توجه داشته باشید که پهنای باند دستگاه در حالت تضعیف x1 به مقدار 6MHz افت می‌کند.

رنج های محور عمودی

از رنج 500µV/div تا 10V/div

رنج سرعت نمونه برداری

سرعت نمونه برداری 1GSa/s
در حالت استفاده از چهار کانال همزمان، سرعت نمونه برداری هرکانال 250MSa/s خواهد بود

رنج های SEC/DIV

از 2ns/div تا 100s/div
با حافظه رکورد 64k نمونه به ازای تک کانال

تعداد ورودی ها

4 ورودی BNC
با Rise Time حدود 3.5ns

کوپلینگ های ورودی

AC, DC, GND

امپدانس ورودی

20pF±3 pF,1MΩ±2%

ضرایب تضعیف پشتیبانی شده

x1, x10, x100, x1000

بیشینه ولتاژ ورودی

CATI & CATII : 300VRMS (x10)
CATIII : 150VRMS (x1)
برای امواج غیر سینوسی، میزان ماکسیمم peak value باید کمتر از 450V باشد.
مدت زمان ورود ولتاژ های بیش از 300v به دستگاه باید کمتر از 100ms باشند.
سطح سیگنال RMS شامل تمام اجزای DC حذف شده از طریق کوپلینگ AC باید به 300V محدود شود.
عدم رعایت این موارد، باعث وارد شدن آسیب به دستگاه خواهد شد.

اندازه گیری های خودکار

Frequency, Period, Average, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, – Width, + Duty, – Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR and LFF

اقلام همراه

یک عدد دستگاه Hantek DSO4104B
4 عدد پراب اسیلوسکوپ با ضرایب تضعیف x1 و x10
یک عدد پراب اتصال به کامپیوتر
یک عدد کابل برق
دفترچه راهنما دستگاه و CD نرم افزار
برگه کالیبراسیون شرکت
