برای اندازه گیری میزان ظرفیت خازن، مقدار مقاومت الکتریکی و میزان سلف از دستگاه های ال‌سی‌آر متر استفاده می‌شود. LCR متر ها به صورت کلی به دو دسته‌ی فرکانسی و غیر فرکانسی تقسیم می‌شوند.

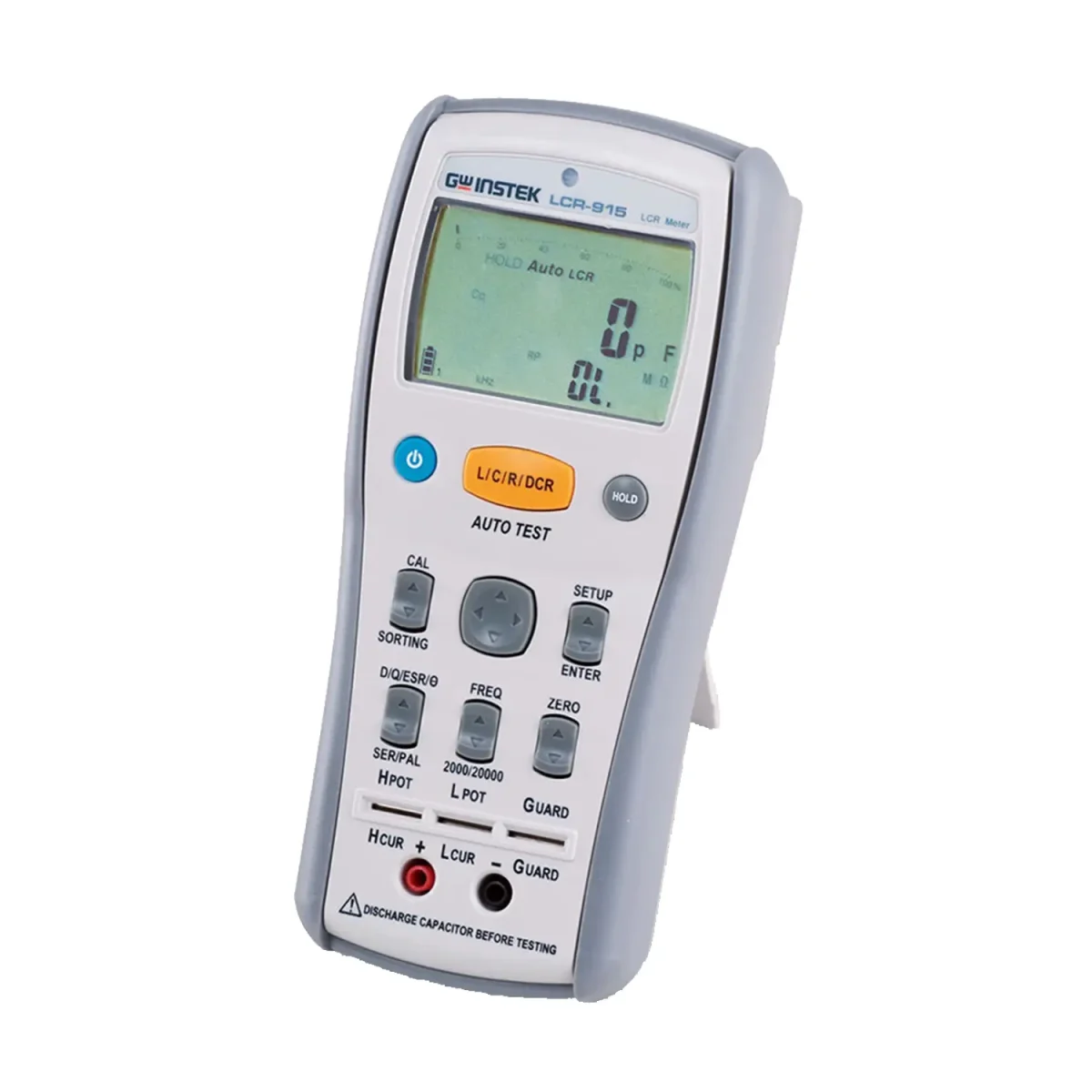

ال‌سی‌آر متر گودویل 10KHz مدل GWInstek LCR915
LCR متر GW-Instek جز تقسم بندی دستگاه های فرکانسی به حساب می‌آید و قابلیت اندازه گیری پارامتر های مختلف، تا فرکانس 10 کیلوهرتز را دارا می‌باشد.
دستگاه GW-INSTEK LCR-915 یک LCR METER دستی است که قابلیت اندازه گیری پارامتر های اولیه R, C, L و پارامتر های ثانویه D, Q, θ, ESR را دارد. این دستگاه دارای 4 رنج فرکانسی می‌باشد.
یکی از قابلیت های GW-Instek LCR-915 امکان اتصال به کامپیوتر و لاگ کردن اطلاعات می‌باشد. منبع تغذیه این دستگاه را 4 عدد باطری قلمی 1.5V می‌باشد.
اطلاعات فنی ال سی آر متر گودویل LCR 914
- فرکانس های تست : 100Hz, 120Hz, 1KHz, 10KHz (قابل انتخاب)
- مقاومت الکتریکی (R – Resistance) رنج های 20Ω ~ 200MΩ
- رزولوشن 0.001Ω ~ 0.01MΩ
- ظرفیت خازنی (Capacitance) رنج های 20pF ~ 20mF
- رزولوشن 0.001pF ~ 0.001mF
- میزان سلف (Inductance) رنج های 20µH ~ 20KH
- رزولوشن 0.001µH ~ 0.001KH
- پارامتر Quality Factor (Q) رنج 0.000 ~ 999
- رزولوشن 0.001
- ضریب اتلاف Dissipation Factor (D) رنج 0.000 ~ 999
- رزولوشن 0.001
- زاویه فاز Phase Angle (θ) رنج °90 ~ °90-
- رزولوشن °0.1
- نمایشگر اصلی (Main Display) بیشینه شمارنده 20,000 و 2,000 کانت (قابل انتخاب)
- نمایشگر ثانویه (Sub Display) بیشینه شمارنده 2,000 کانت
- قابلیت اندازه گیری به صورت Auto (تعیین خودکار) و Manual (تعیین دستی)
- امکان تشخیص خودکار در حالت Auto (قابلیت Auto Detect)
- قابلیت نگه داشتن اطلاعات نمایشگر (Hold Data) با استفاده کلید Hold
- قابلیت self calibration
- باتری 1.5 ولت قلمی تعداد 4 عدد
